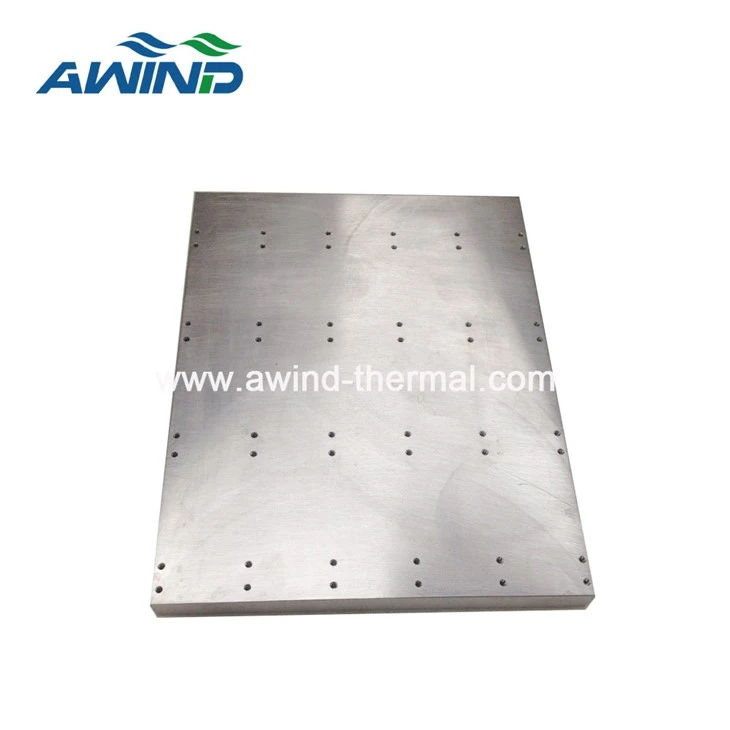

Piastra raffreddata ad acqua brasata sotto vuoto con alette interne
La brasatura sotto vuoto è l'uso di saldature con un punto di fusione inferiore a quello del materiale di base in stato di vuoto. A temperature inferiori al punto di fusione del metallo base ma superiori al punto di fusione della saldatura, la saldatura liquida viene utilizzata per bagnare, stendere e riempire la superficie del metallo base. La cucitura è un metodo di saldatura per collegare le parti. La piastra fredda per brasatura sotto vuoto utilizza questo principio per ottenere la connessione del substrato in alluminio, della piastra in materiale composito per brasatura e della piastra di copertura in alluminio.
La piastra fredda brasata sotto vuoto è un tipo di piastra raffreddata ad acqua, composta da due piastre di alluminio con le stesse specifiche e dimensioni, ovvero substrato di alluminio e piastra di copertura in alluminio. La piastra inferiore sarà lavorata a CNC con scanalature e fori corrispondenti alla forma del corso d'acqua. Quindi la piastra inferiore e la piastra di copertura vengono accuratamente sigillate insieme nella camera a vuoto per il riscaldamento. Collegare le due piastre con il canale interno e la struttura ad aletta per formare un canale di flusso interno.
Attualmente, i prodotti della nostra azienda sono ampiamente utilizzati nelle locomotive ferroviarie ad alta velocità, nei laser, nella produzione di energia, nelle apparecchiature per l'immagine, nei trasporti, nell'industria militare, nelle apparecchiature per la separazione dell'aria, nelle apparecchiature petrolchimiche, nelle apparecchiature mediche, adatti per macchinari di ingegneria, nuova energia, navi e uso domestico elettrodomestici, sistemi di raffreddamento ad acqua, ecc. Attualmente è uno dei metodi di dissipazione del calore più efficaci, in grado di dissipare centinaia di watt a diversi kilowatt.
Canale di flusso della piastra raffreddata ad acqua brasata sotto vuoto
Il canale di flusso della piastra raffreddata ad acqua brasata sotto vuoto può essere formato mediante lavorazione CNC, oppure può essere una struttura di canale di flusso CNC e alette interne. La maggior parte utilizzerà pinne piegate, pinne per skiving o pinne CNC come pinne interne.
Il design del posizionamento delle alette interne mira ad aumentare la superficie a contatto con il fluido di lavoro, fornire un maggiore e migliore trasferimento di calore e generare turbolenza, minimizzando lo strato limite del fluido e riducendo ulteriormente la resistenza termica. Questo design offre una grande flessibilità nella progettazione di piastre brasate sottovuoto raffreddate ad acqua. Questo tipo di piastra raffreddata ad acqua può anche essere chiamata piastra fredda brasata con alette interne
Le alette interne sono piastre di raffreddamento ad acqua con alette piegate
Vantaggi delle piastre fredde liquide brasate sottovuoto
1. Prestazioni eccellenti: le alette in alluminio ondulato ad alte prestazioni brasate nella cavità generano turbolenze, minimizzando così i confini del fluido e riducendo la resistenza termica nella massima misura possibile.
2. La piastra di raffreddamento a liquido è piatta e consente l'installazione su entrambi i lati, facilitando la lavorazione e facilitando la foratura e la maschiatura per i collegamenti piastra/componente.
3. Altamente affidabile e privo di perdite: il processo di brasatura sotto vuoto di Awind garantisce affidabilità e assenza di perdite (tutte le piastre fredde ad acqua sono sottoposte a test di tenuta e test di pressione prima della spedizione)
4. Lunga durata prevista, nessuna necessità di manutenzione speciale
La maggior parte delle piastre fredde brasate sotto vuoto sono parti personalizzate. Le piastre brasate sottovuoto raffreddate ad acqua possono essere prodotte in quasi tutte le dimensioni e forme, ed è possibile aggiungere lavorazioni superficiali e aree perforabili. Anche l'interno della piastra di raffreddamento dell'acqua è personalizzato: Awind ha prodotto vari tipi di alette interne per adattare accuratamente il percorso del fluido e il calore della piastra di raffreddamento dell'acqua. Siete invitati a consultare in qualsiasi momento.
